Rancangan Jaringan LAN 2 Lab di Sekolah Menggunakan Aplikasi Cisco Packet Tracer (DHCP Server, Web Server)
Rancangan
Jaringan LAN 2 Lab di Sekolah Menggunakan Aplikasi Cisco Packet Tracer
Topologi Jaringan
Konfigurasi Jaringan
1. Set
semua client ke DHCP karena kita menggunakan DHCP Server untuk alokasi alamat IP
secara dinamis.
2.
Konfigurasi
awal DHCP Server pada Router Lab 1
3.
Konfigurasi
awal DHCP Server pada Router Lab 2
4.
Tes
koneksi pada jaringan Lab 1 apakah sudah terkoneksi dengan baik atau belum
menggunakan ICMP.
5.
Tes
koneksi pada jaringan Lab 2 apakah sudah terkoneksi dengan baik atau belum
menggunakan ICMP.
6.
Konfigurasi

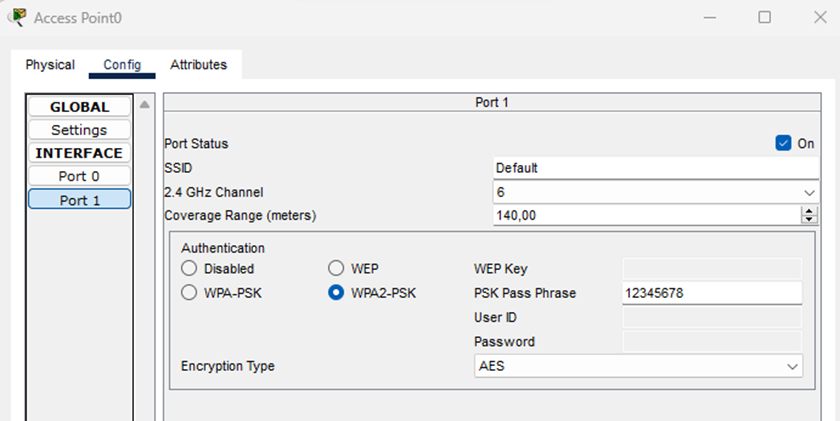

password pada Access Point Lab 1
7.
Setting

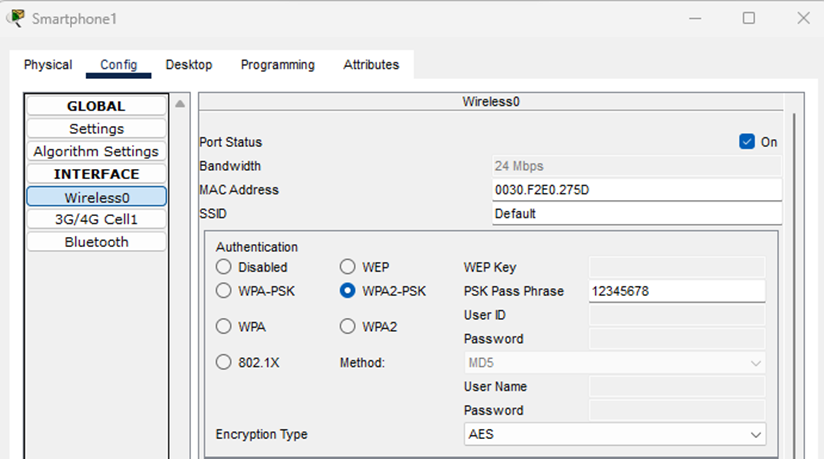

Password pada client yang akan terhubung ke AP Lab 1 baik itu smartphone atau
laptop.
8. Konfigurasi Access Point Lab 2

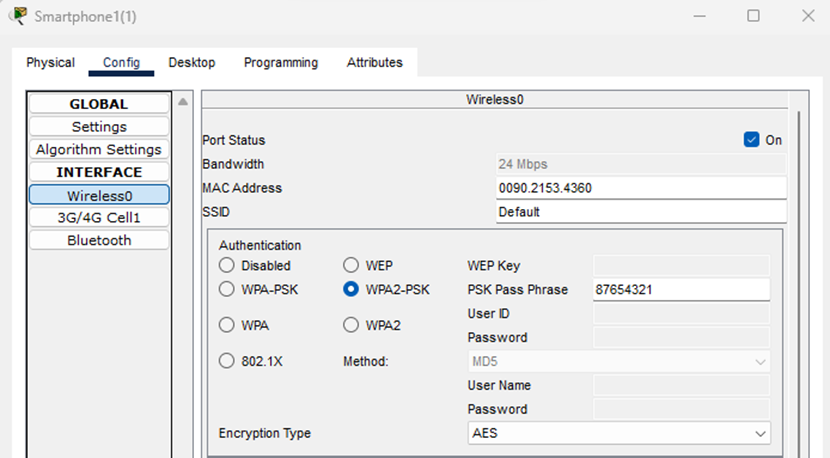

9. Setting Password pada client yang akan terhubung ke AP Lab 2 baik itu smartphone atau laptop.
10. Selanjutnya Tes koneksi antara client AP Lab 1 dengan
Clinet AP Lab 2 apakah terhubung dengan baik atau belum.

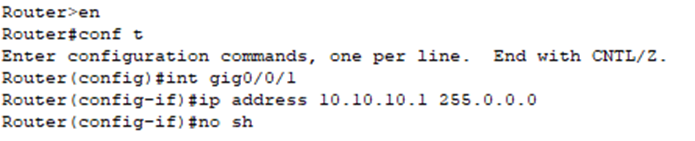

11. Konfigurasi IP Address pada router utama

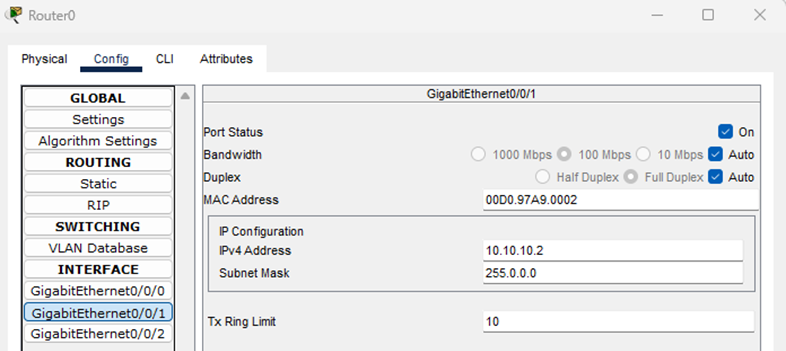

12. Setting port gig0/0/1 router Lab 1 yang terhubung ke
switch utama.
13. Setting port gig0/0/1 router Lab 2 yang terhubung ke
switch utama.
14. Konfigurasi routing IP Address pada router Lab 1.
15. Konfigurasi routing IP Address pada router Lab 2.
16. Setelah melakukan routing IP Address, selanjutnya kita
tes koneksi pada client jaringan Lab 1 ke client jaringan Lab 2 apakah sudah
terkoneksi dengan baik atau belum menggunakan ICMP.
17. Selanjutnya kita melakukan routing IP Address lagi pada router utama agar nantinya semua client bisa terhubung ke server atau internet.

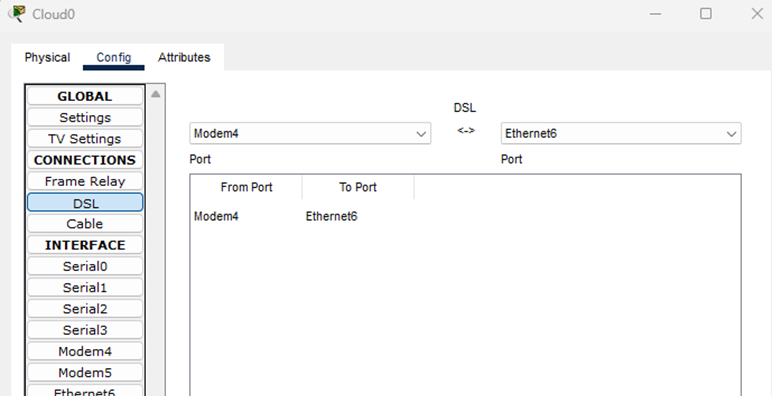

20. Selanjutnya kita setting port koneksi pada cloud.
21. Langkah terakhir kita uji web servernya apakah berjalan atau tidak.
Terima kasih mohon maaf bila ada kesalahan.
